| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Номер модели: | NH5001/NH5508 |
| Количество мин заказа: | 500KG |
| Цена: | negotiable |
| Упаковывая детали: | 25kg/PE сумка, 875KG/PALLET, 17,500KG/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T, L/C, D/P |
| Поставка способности: | 80,000tons/year |
| Спецификация: | Лечение TGIC | Применение: | Изготовление низкого покрытия порошка лоска (никакой матовый агент не необходим) |
|---|---|---|---|
| Преимущество: | Замечательные подача и weatherability | Свойство: | Хорошие механические свойства, химическая устойчивость, анти--желтея, стабильность хранения |
| Тариф: | 90/10,95/5 | Условия отверждения: | 200°C/10mins |
| Выделить: | Многофункциональная Thermoset смола полиэстера,Смола полиэстера сухой смеси Thermoset,Сухая эпоксидная смола полиэстера смеси |
||
Сух-смешанная смола NH5001/NH5508 полиэстера для низкой краски порошка 2-компонента лоска
◇Применения:
NH5001/NH5508 насыщенные карбоксильные смолы полиэстера для низких покрытий порошка лоска polyester/TGIC сухим смешивая процессом.
◇Основные черты:
Замечательные подача и weatherability
Хорошие механические свойства
Хорошая химическая устойчивость и точный анти--желтеть
Хорошая стабильность хранения
◇Спецификации:
NH5001 NH5508

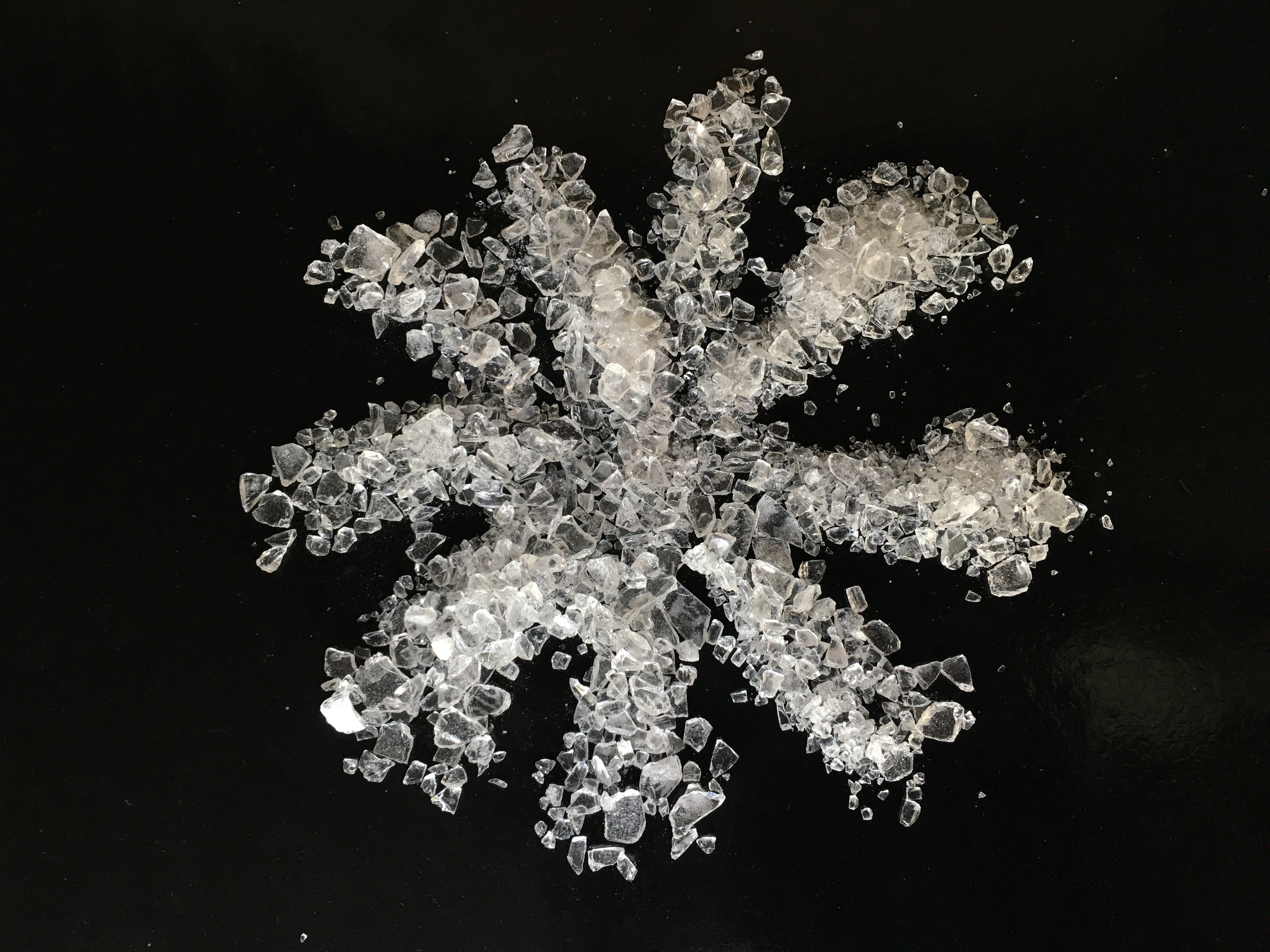

Возникновение: светлоые-желт хлопья светлоые-желт хлопья
Цвет (50%DMF): ≤3 ≤2
Кисловочное значение (mgKOH/g): 46~54 19~25
Размягчая пункт (℃): 103~113 103~113
Стеклянный temp перехода. ~65 ~63
(Tg) (℃):
Плавя выкостность: 5100±800 7200±800
(200℃, конус/плита, mPa·s)
Реактивность s: 50±25 420±120
(180℃, 10, 5% TGIC)
◇Порекомендуйте образование:
| Образование | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | Выравнивать агент | Бензоин |
| Я | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 270 | 14 | 75 | 125 | 3 | 1,5 |
| Образование | NH5001 | NH5508 | TGIC | TiO2 | Выравнивать агент | Бензоин |
| Я | 270 | — | 30 | 150 | 3 | 1,5 |
| II | — | 270 | 14 | 150 | 3 | 1,5 |
◇Условие штранг-прессования:
штрангпресс 2-винта
Зона i: 90~110℃ зона II: 110~120℃
Скорость революции: 500~1200rpm
Мелкость порошка: <100μm
Смесь i и II в коэффициенте веса 1:1 после молоть.
◇Условие применения:
Электростатический распылять с: 40~70KV
Покрывая толщина фильма: 50~70μm
Обсаленная холоднокатаная сталь 0.5mm
◇Лечить требование: 200℃×10min
◇Свойства фильма:
Лоск (60°): ≤40%
Прилипатель (1mm, ранг): 0
Твердость карандаша: ≥2H
Сразу сопротивление удара: пропуск 50kg·см
◇Упаковка: Сумки PE, N.W. 25KG±0.1KG/сумка
Примечания: все смолы полиэстера смогли быть подгоняют к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f)
