Универсальные насыщенные смолы полиэстера термореактивные с превосходный выравнивать

Смола NH8309 полиэстера с превосходный выравнивать для прозрачного покрытия порошка

◇Применения:

NH8309 насыщенная карбоксильная смола 93/7 полиэстер для системы покрытия порошка polyester/TGIC.

Преимущества покрытий порошка

1. Здоровье и охрана окружающей среды

Сняты все виды жидкостный химический вредный фильм-формировать, рассеивания, обрызгивания, выравнивать, анти--корозии и анти- добавок mildew добавили для того чтобы достигнуть покрывая представления.

2. Удобные транспорт и хранение

Обычные покрытия содержат воду около 20-50% или растворитель, пока покрытия порошка совершенно тверды без воды или растворителя, которая удобна и безопасна для транспорта. К тому же, покрытия содержа воду или растворитель клонят замерзнуть когда температура транспорта и хранения ниже чем 0 ℃. Эта проблема не существует в покрытиях порошка.

3. Никакой предохранитель необходим

В традиционном жидкостном покрытии, и вода и бактериальная еда, которая легка быть загрязнятьым бактериями. Поэтому, предотвратили ухудшение качества, предохранители должны быть добавлены, что, пока покрытиям порошка латекса не имеют никакое бактериальное загрязнение и не нужны предохранители

4. Запах краски

Сравненный с общей традиционной покрывая выпаркой запаха, это покрытие может рассеивать быстро, которое можно сказать, что исчезло немедленно.

◇Основные черты:

Высокая отметка прозрачности, доступная для высокопоставленного прозрачного покрытия порошка

Необыкновенный выравнивать и подача

Изумляя лоск (≥88%, 60°)

Хорошее выдерживая сопротивление

◇Спецификации:

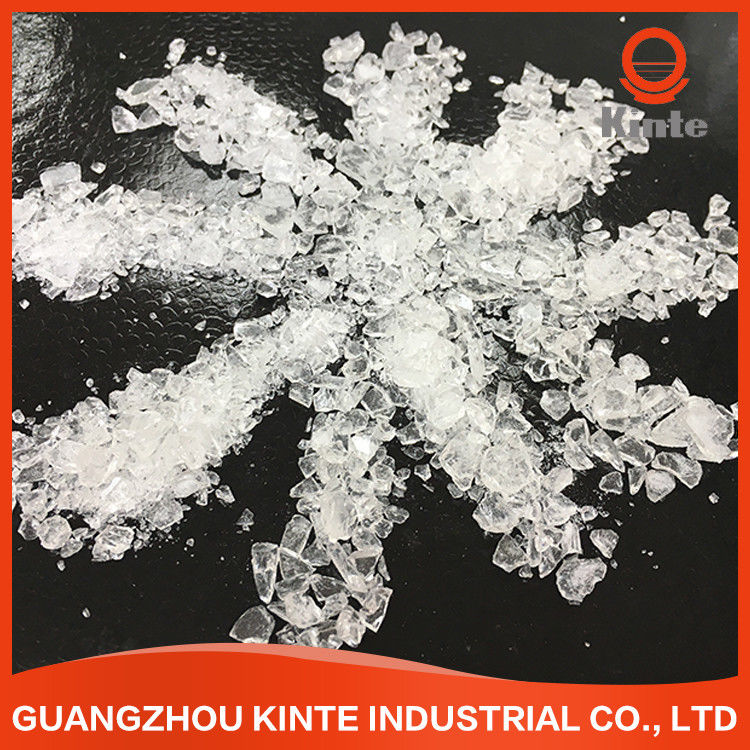

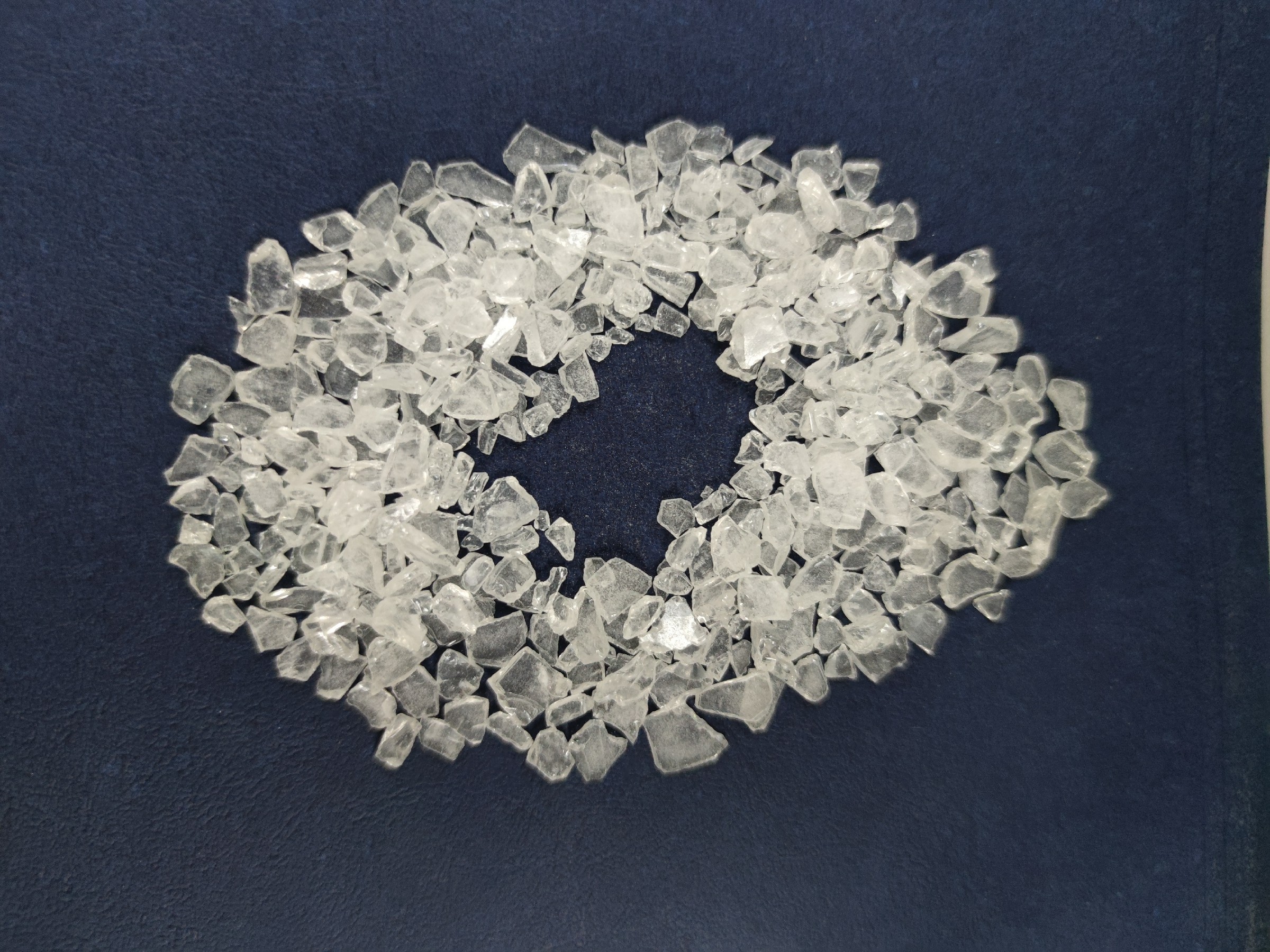

Хлопья возникновения белые или светлоые-желт прозрачные

Цвет (50%DMF): максимальный: 2

Кислотное число (mgKOH/g): 32~36

Размягчая пункт (℃): 103~113

Стеклянный temp перехода. (℃): ~64

Плавя выкостность (200℃, конус/плита, mPa·s): 4000~6000

Реактивность на 180℃ (s, 7% TGIC): 390~510

◇Порекомендуйте образование: NH8309-TGIC

◇Условие штранг-прессования:

штрангпресс 2-винта

Зона i: 90~110℃ зона II: 110~120℃

Скорость революции: 500~1200rpm

Мелкость порошка: <100μm

◇Условие применения:

Электростатический распылять с: 40~70KV

Толщина фильма: 70~90μm

Обсаленная холоднокатаная сталь 0.5mm

◇Лечить требование: 200℃×15min

◇Свойства фильма:

Время геля (180℃, sec): 450~700

Горизонтальная подача: (180℃), mm: 27~30

Лоск (60°): ≥88%

Гнуть (φ1mm): Пропуск

Прилипатель (1mm, ранг): 0

Твердость карандаша: ≥1H

Удар (50cm): пропуск

◇Упаковка:

Сумки PE, N.W. 25KG±0.1KG/сумка

Примечания:

Все смолы полиэстера смогли быть подгоняют к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f)

Последовательность и стабильность продуктов гарантированы через неукоснительный качественный осмотр.

Согласно статистике индустрии, в 2014, выход смолы полиэстера KINTE выстроил в ряд в-третьих в национальной индустрии, идущ известным брендом и техническим руководителем в поле смолы полиэстера для покрытий порошка в Китае.
Удельный вес на рынке в провинция Гуандун превышает 50%, и объемов продажи выстраивает в ряд верхние 2 в Китае, и экспортирован к Юго-Восточной Азии, Ближнему Востоку, России и другим регионам и странам.
