| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Номер модели: | NH3362 |
| Количество мин заказа: | 500KG |
| Цена: | negotiable |
| Упаковывая детали: | 25kg/PE сумка, 875KG/PALLET, 17,500KG/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T, L/C, D/P |
| Поставка способности: | 80,000tons/year |
| Спецификация: | Лечение TGIC | Кисловочное значение (mgKOH/g): | 31-36 |
|---|---|---|---|
| Выкостность (mPa.s/200°c): | 3700-5300 | Коэффициент: | 93/7 |
| Лечить условие: | 160°C/15mins | Реактивность (s/180°c): | 40-100 |
| Tg (°C): | ~62 | Свойства: | Для низко испеките покрытия порошка с превосходным зацветая сопротивлением и на открытом воздухе сто |
| Выделить: | термореактивная смола полиэстера 25Kg,92/8 термореактивных смол полиэстера,Покрытие смолы 92/8 полиэстер |
||
NH3362 для низкого уровня пекут покрытия порошка с превосходным зацветая сопротивлением и на открытом воздухе стойкостью для проектировать машинное оборудование
◇Применения:
NH3362 насыщенная карбоксильная смола полиэстера для системы покрытия порошка polyester/TGIC, его конструировано для низкой температуры леча покрытия порошка.
◇Основные черты:
Низкая леча температура
Хорошие механические свойства
Превосходное противозаморозочное
◇Спецификации:

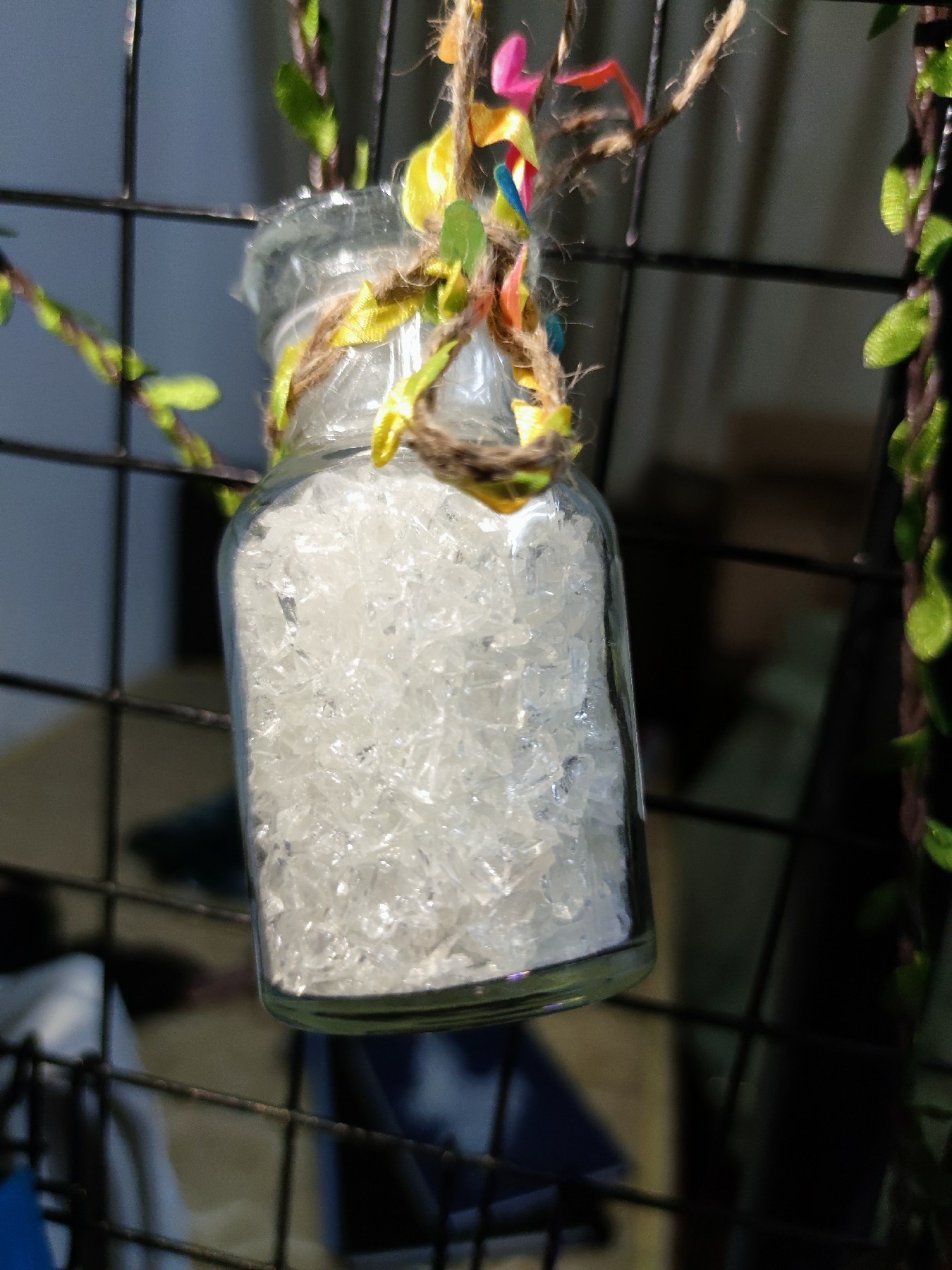

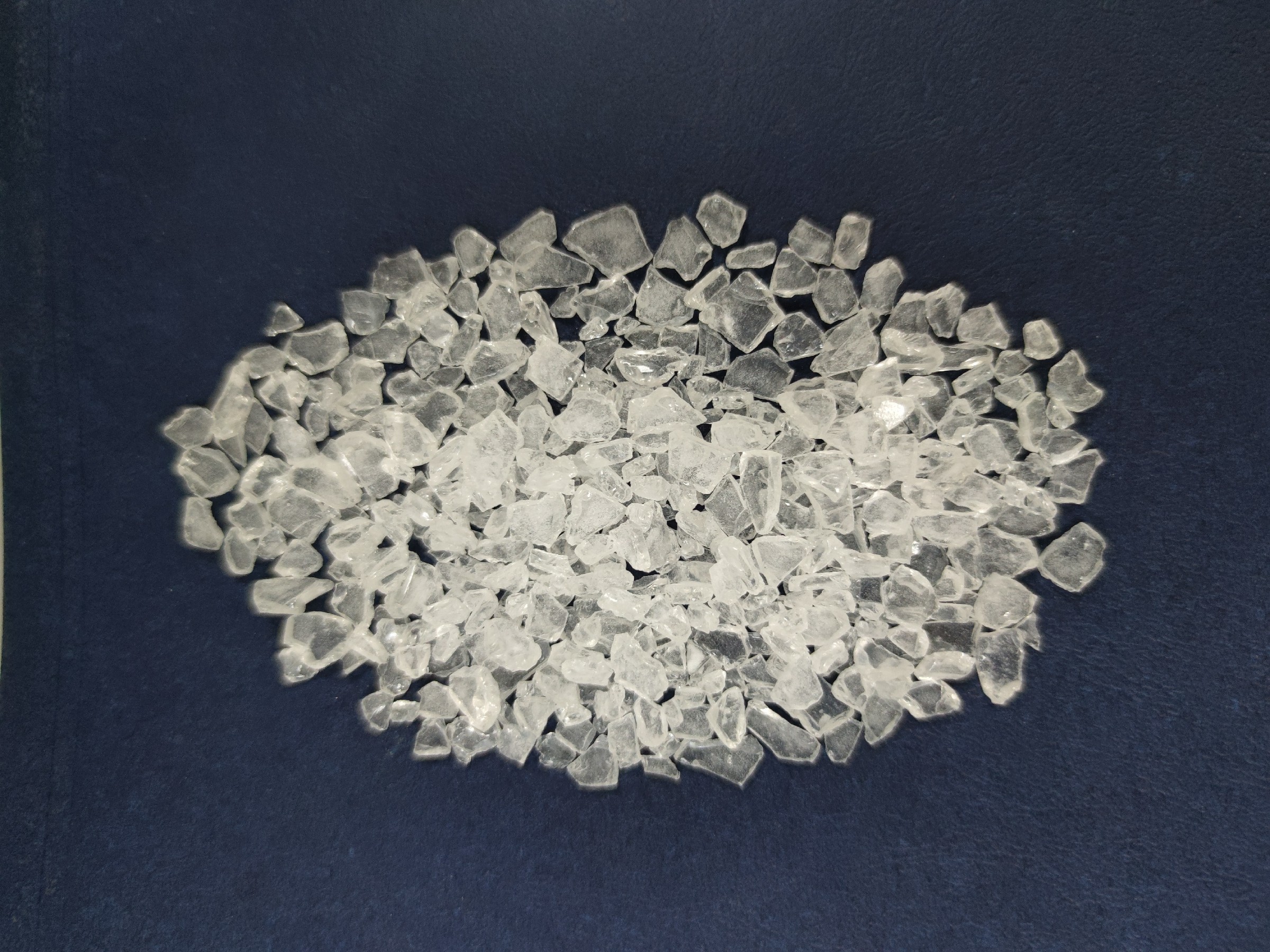

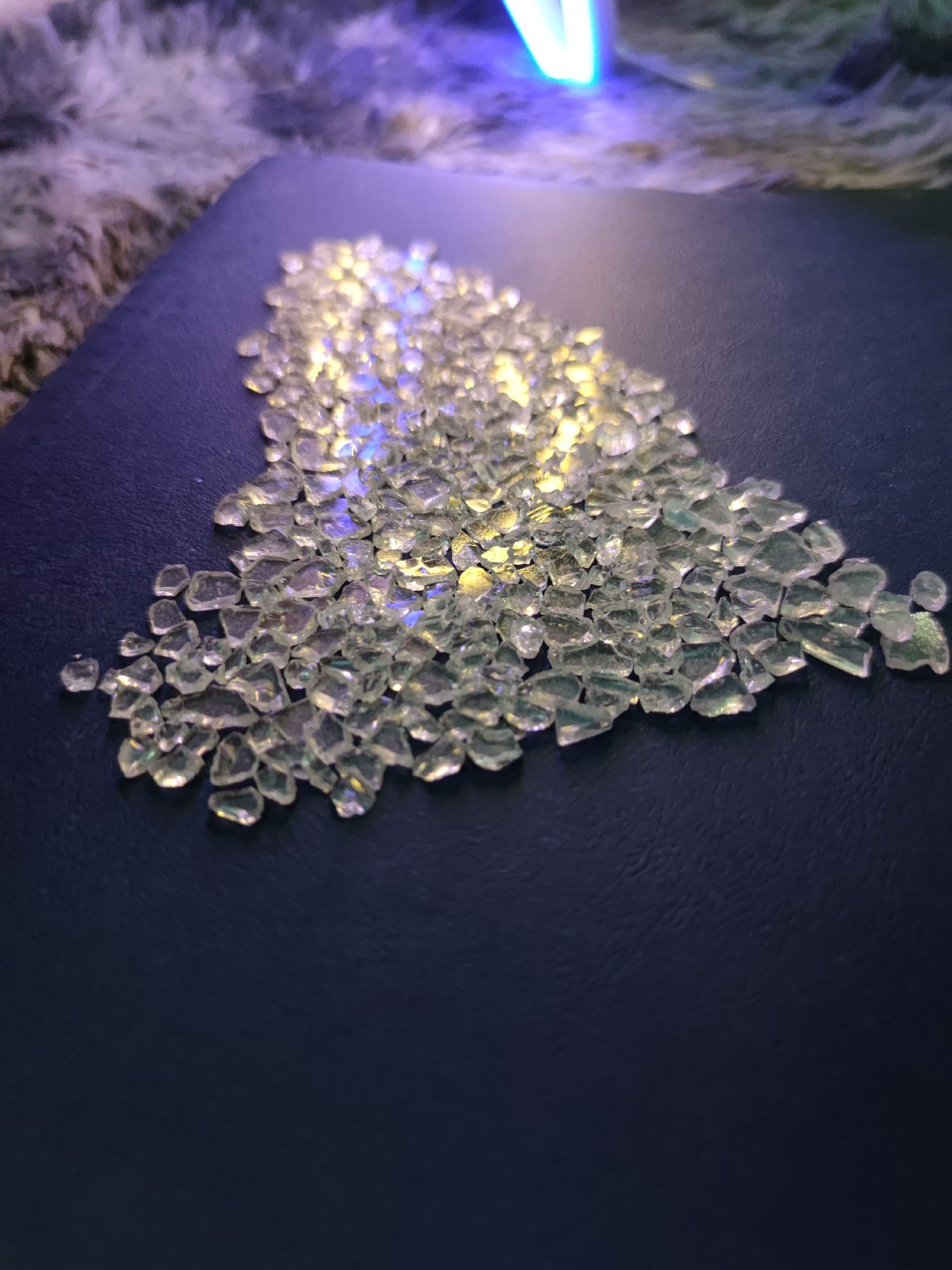

| Возникновение | светлоый-желт хлопь |
| Кислотное число (mgKOH/g) | 31~36 |
| Размягчая пункт (℃) | 103~113 |
| Стеклянный Temp перехода. (℃) | ~62 |
| Плавя выкостность (ICI, mPa·s/200℃) |
4500±800 |
| Реактивность на 180℃ (s, 7% TGIC) |
70±30 |
| Лечить требование | 160℃×15-20min |
| Упаковка | Сумки PE, ± 0.1kg/сумка чистого веса 25kg |
◇Условие штранг-прессования:
штрангпресс 2-винта
Температура куртки: 110~120℃
Скорость революции: 500~1200rpm
Мелкость порошка: <100μm
◇Условие применения:
Электростатический распылять с: 40~70KV
Покрывая толщина фильма: 50~70μm
Обсаленная холоднокатаная сталь: 0.5mm
◇Свойства фильма:
| Время геля (180℃, sec) | 70~130 |
| Горизонтальная подача (180℃, mm) | 19~25 |
| Лоск (60°) | ≥85% |
| Гнуть (φ1mm) | Пропуск |
| Прилипатель (1mm, ранг) | 0 |
| Твердость карандаша | ≥1H |
| Удар (50cm) | Пропуск |
◇Больше кодов:
| Код | Коэффициент | Цикл лечения | AV (mgKOH/g) | Выкостность (mPa.s/200℃) | Tg (℃) | Реактивность (s/180℃) | Свойства |
| NH3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Для низко испеките покрытия порошка с превосходным зацветая сопротивлением и на открытом воздухе стойкостью, соответствующими для проектировать машинное оборудование. |
| NH3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Смола общего назначения, который нужно вылечить на 160℃. Хорошая подача, хорошая на открытом воздухе стойкость и механические свойства. |
| NH3365 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~63 | 80-180 | Смола общего назначения, который нужно вылечить на 160℃. Очень хорошая подача, превосходная на открытом воздухе стойкость и механические свойства. |
| NH3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Для низко испеките покрытия порошка с превосходным зацветая сопротивлением и на открытом воздухе стойкостью, соответствующими для проектировать машинное оборудование. |
◇Упаковка: Сумки PE, N.W. 25KG±0.1KG/сумка
Примечания: все смолы полиэстера смогли быть подгоняют к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f)
