| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Номер модели: | NH6586-2 |
| Количество мин заказа: | 1000KG |
| Цена: | negotiable |
| Упаковывая детали: | 25Kg/PE сумка, 875Kg/Pallet, 17,500Kg/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | L/C, T/T, D/P |
| Поставка способности: | 80 000 тонн в год |
| Лечить систему: | 95/5 полиэстеров Primid | Лечить условие: | 180℃×10min |
|---|---|---|---|
| Кисловочное значение (mgKOH/g): | 30-36 | Выкостность (mPa·s/200℃): | 3600±700 |
| Размягчая пункт (℃): | 95~105 | Стеклянный temp перехода. (℃): | | 59 |
| Свойства: | Превосходный выравнивать, хороший выдерживающ сопротивление | Применение: | Для покрытия порошка Primid XL 552 95:5 |
| Выделить: | 95/5 насыщенных смол полиэстера HAA,Анти- желтея смола полиэстера HAA |
||
95/5 насыщенных смол полиэстера, смола полиэстера HAA с хорошим Анти--желтеющ представление
◎Введение
NH-6586-2 насыщенная карбоксильная смола полиэстера конструированная для покрытия порошка Primid XL 552 95:5, который нужно вылечить на 180℃.
В настоящее время, леча агенты используемые в покрытиях порошка полиэстера главным образом isocyanurate triglycidyl (TGIC) и β-hydroxyalkylamide (HAA). Однако, проблема здоровья аллергии кожи причиненная TGIC привлекала больше и больше внимание, и польза TGIC была ограничена или была запрещена в много странах и регионов должных к токсичности генетического мутагенеза. Поэтому, большинство людей поворачивали их внимание к агенту HAA леча. Агенты HAA леча теперь превратились быстро и стать главным леча агентом для порошков полиэстера.
◎Основные черты
Хорошее выдерживая сопротивление
Превосходный выравнивать
Превосходные механические свойства
Хороший анти--желтеть
Хорошая стабильность хранения
◎Порекомендуйте образование: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Заполнитель | Агент подачи | Бензоин | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Спецификации I:

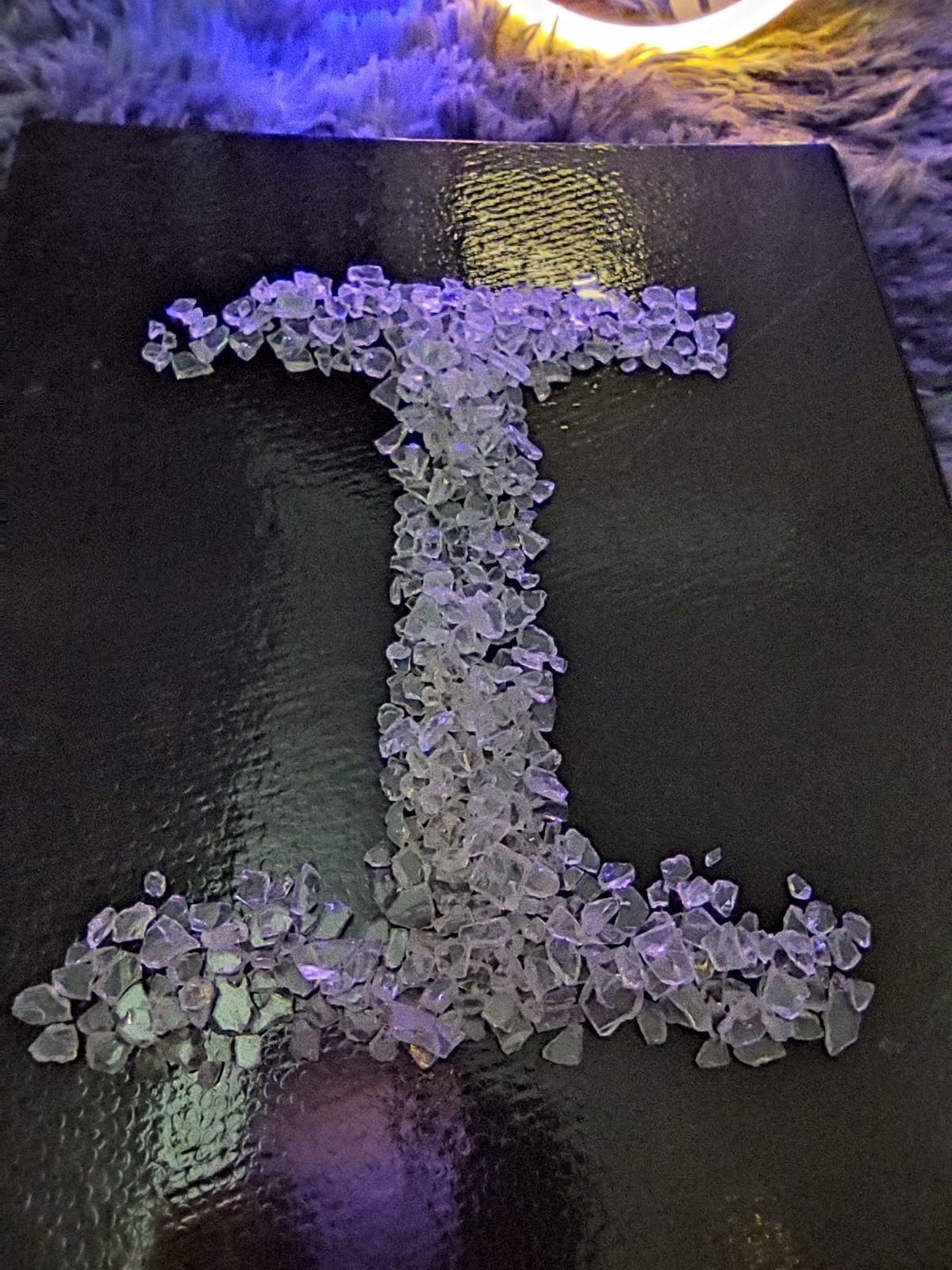

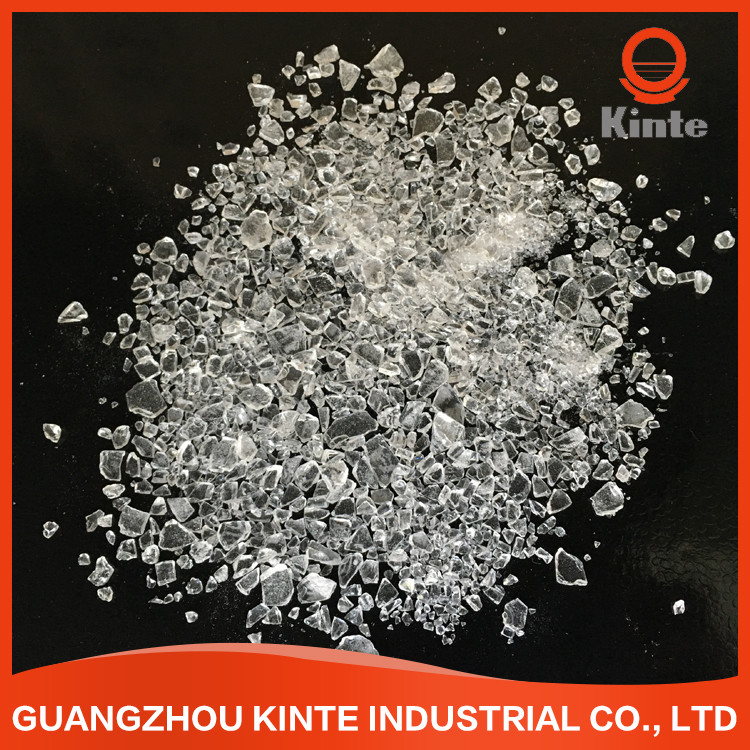

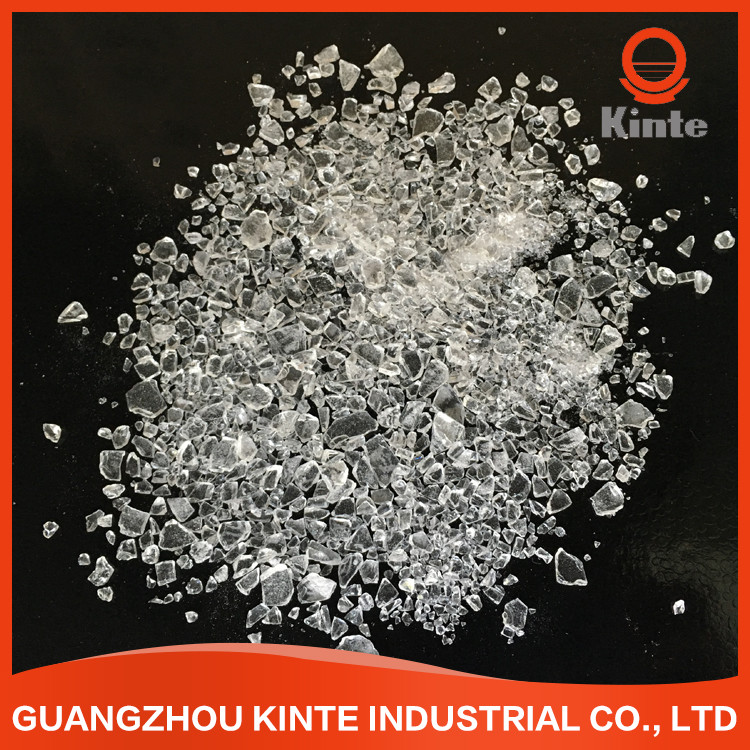

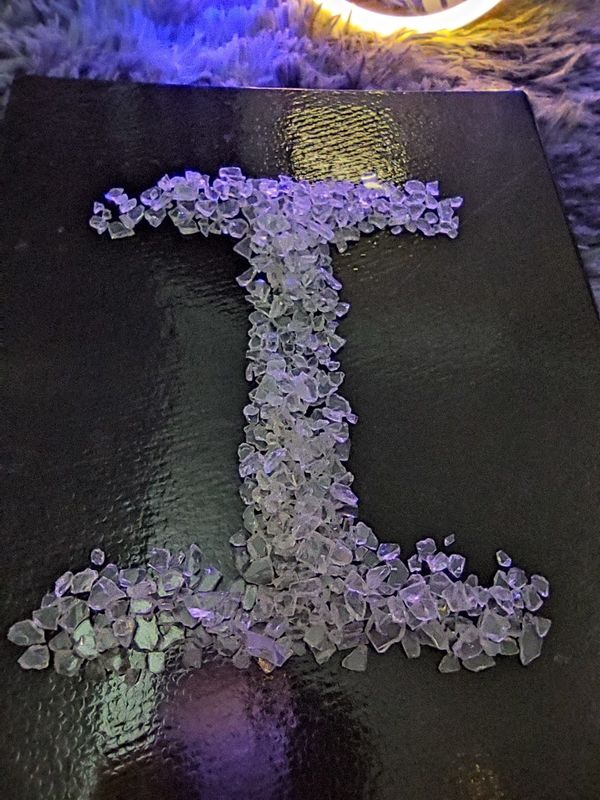

| Возникновение | Белый или светлый - желтые прозрачные хлопья |
| Цвет (50% DMF) | максимальный: 2 |
| Кислотное число (mgKOH/g) | 30~36 |
| Размягчая пункт (℃) | 95~105 |
| Стеклянный Temp перехода. (℃) | ~59 |
| Плавя выкостность (200℃, конус/плита, mPa·s) | 3600±700 |
| Реактивность на 180℃ (s, 5% XL552) | 180±80 |
| Лечить требование | 180℃×10min |
| Упаковка | Сумки PE, ± 0.1kg/сумка чистого веса 25kg |
◎Спецификации II:
| Условие штранг-прессования | штрангпресс 2-винта | |
| Зона i: 90~110℃ | Зона II: 110~120℃ | |
| Скорость революции | 500~1200rpm | |
| Мелкость порошка | <100μm | |
| Условие применения | Электростатический распылять с | 40~70KV |
| Покрывая толщина фильма | 50~70μm | |
| Обсаленная холоднокатаная сталь | 0.5mm | |
| Свойства фильма | Время геля (180℃, sec) | 180~300 |
| Горизонтальная подача (180℃, mm) | 26~30 | |
| Лоск (60°) | ≥85% | |
| Гнуть (φ1mm) | Пропуск | |
| Прилипатель (1mm, ранг) | 0 | |
| Твердость карандаша | ≥1H | |
| Удар (50cm) | Пропуск | |
◎Больше кодов:
| Код | Коэффициент | Цикл лечения | Кисловочное значение (mgKOH/g) | Выкостность (mPa.s/200℃) | Tg (℃) | Реактивность (s/180℃) | Свойства |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Хорошая стабильность хранения, превосходные механические свойства и хорошая на открытом воздухе стойкость. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Очень хорошая подача, превосходные механические свойства и pinhole свободная в плотных пленках. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Выдающая подача, превосходные механические свойства, эффективность затрат. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Хорошая стабильность хранения и механические свойства, хорошая на открытом воздухе стойкость и подача. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Превосходная стабильность хранения и механические свойства, хорошая на открытом воздухе стойкость и подача. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Соответствующий для общих промышленных продуктов. Низкое требование затвердителя, хорошая подача и pinhole свободное в плотных пленках. |
◎Примечания: Все смолы полиэстера смогли быть подгоняны к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f).
◎Шоу продукта:
