| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Номер модели: | NH6582-2 |
| Количество мин заказа: | 1000KG |
| Цена: | negotiable |
| Упаковывая детали: | 25Kg/PE сумка, 875Kg/Pallet, 17,500Kg/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
| Поставка способности: | 80 000 тонн в год |
| Лечить тип: | Полиэстер/Primid в 95:5 коэффициента | Время отверждения: | 180℃×10min |
|---|---|---|---|
| Кисловочное значение (mgKOH/g): | 30~35 | Выкостность (mPa·s/200℃): | 4600~6000 |
| Размягчая пункт (℃): | 100~110 | Стеклянный Temp перехода. (℃): | ~61 |
| Свойства: | Превосходные механические свойства | Применение: | Для покрытия порошка Primid XL 552 95:5 |
| Выделить: | Смола полиэстера HAA,180 смола лечения HAA степени,Primid пудрит покрывая смолу HAA |
||
Смола 95/5 полиэстер HAA, лечение 180 градусов с хороший Анти--желтеть для покрытия порошка Primid
◎Введение
NH-6582-2 насыщенная карбоксильная смола полиэстера конструированная для покрытия порошка Primid XL 552 95:5, который нужно вылечить на 180℃.
Покрытия порошка твердые покрытия синтетической смолы порошка составленные твердых смол, пигментов, заполнителей, и добавок. Отличающийся от общие основанные на растворител покрытия и водные покрытия, свое средство рассеивания нет не растворяющим и водой, а воздухом. Оно имеет характеристики никаких растворяющего загрязнения, образования фильма 100%, и низкого энергопотребления. Однако, покрытия порошка прональны к образованию pinhole сравненному к жидкостным покрытиям, которое влияет на представление фильма и представление. Для того чтобы разрешить проблему pinholes, бензоин использован для того чтобы дегазировать, но пока бензоин исключает pinholes, также легко причинить желтеть фильма краски.
Пока NH-6582-2 может разрешить вышеуказанные 2 проблемы, будут никакие pinholes во время образования фильма, и также имеют хорошее анти--желтеющ представление.
◎Основные черты
Превосходные механические свойства
Хороший анти--желтеть
Pinhole свободный в плотных пленках
Хорошая выдерживая стабильность сопротивления и хранения
◎Порекомендуйте образование: NH-6582/HAA
| NH-6582 | Primid XL-552 | Заполнитель & пигмент | Выравнивать агент | Бензоин | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Спецификации I
| Возникновение | Белые или светлоые-желт прозрачные хлопья |
| Цвет (50% DMF) | максимальный: 2 |
| Кислотное число (mgKOH/g) | 30~35 |
| Размягчая пункт (℃) | 100~110 |
| Стеклянный Temp перехода. (℃) | ~61 |
| Плавя выкостность (200℃, конус/плита, mPa·s) | 5400±800 |
| Реактивность на 180℃ (s, 5% XL552) | 185±35 |
| Лечить требование | 180℃×10min |
| Упаковка | Сумки PE, ± 0.1kg/сумка чистого веса 25kg |
◎Спецификации II
| Условие штранг-прессования | штрангпресс 2-винта | |
| Зона i: 90~110℃ | Зона II: 110~120℃ | |
| Скорость революции | 500~1200rpm | |
| Мелкость порошка | <100μm | |
| Условие применения | Электростатический распылять с | 40~70KV |
| Покрывая толщина фильма | 50~70μm | |
| Обсаленная холоднокатаная сталь | 0.5mm | |
| Свойства фильма | Время геля (180℃, sec) | 120~200 |
| Горизонтальная подача (180℃, mm) | 23~27 | |
| Лоск (60°) | ≥85% | |
| Гнуть (φ1mm) | Пропуск | |
| Прилипатель (1mm, ранг) | 0 | |
| Твердость карандаша | ≥1H | |
| Удар (50cm) | Пропуск | |
◎Больше кода
| Код | Коэффициент | Цикл лечения | Кисловочное значение (mgKOH/g) | Выкостность (mPa.s/200℃) | Tg (℃) | Реактивность (s/180℃) | Свойства |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Хорошая стабильность хранения, превосходные механические свойства и хорошая на открытом воздухе стойкость. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Очень хорошая подача, превосходные механические свойства, и pinhole свободный в плотных пленках. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Выдающая подача, превосходные механические свойства, effeciency цены. |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Хорошая стабильность хранения, превосходная подача и механические свойства. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Превосходная стабильность хранения и механические свойства, хорошая на открытом воздухе стойкость и подача. |
◎Примечания: Все смолы полиэстера смогли быть подгоняны к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f).

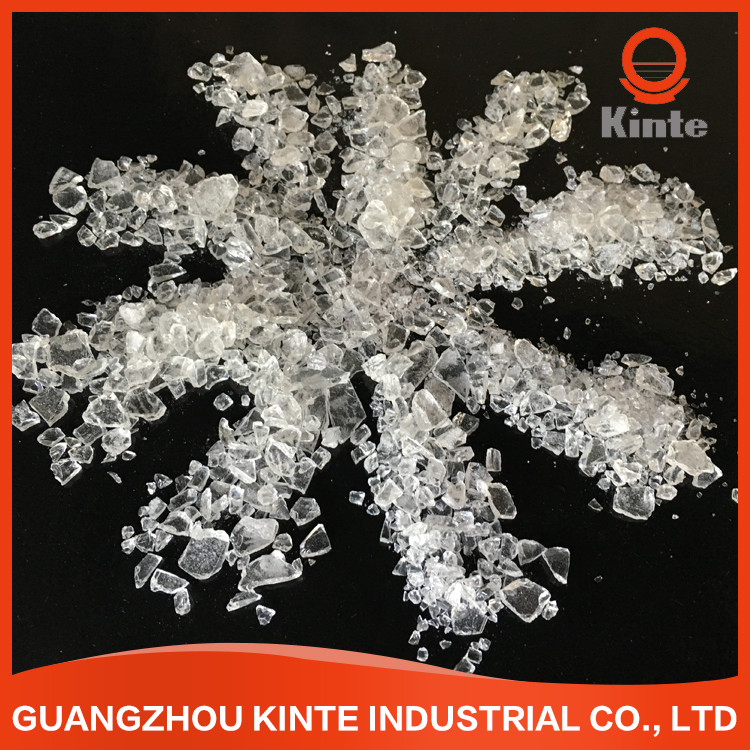

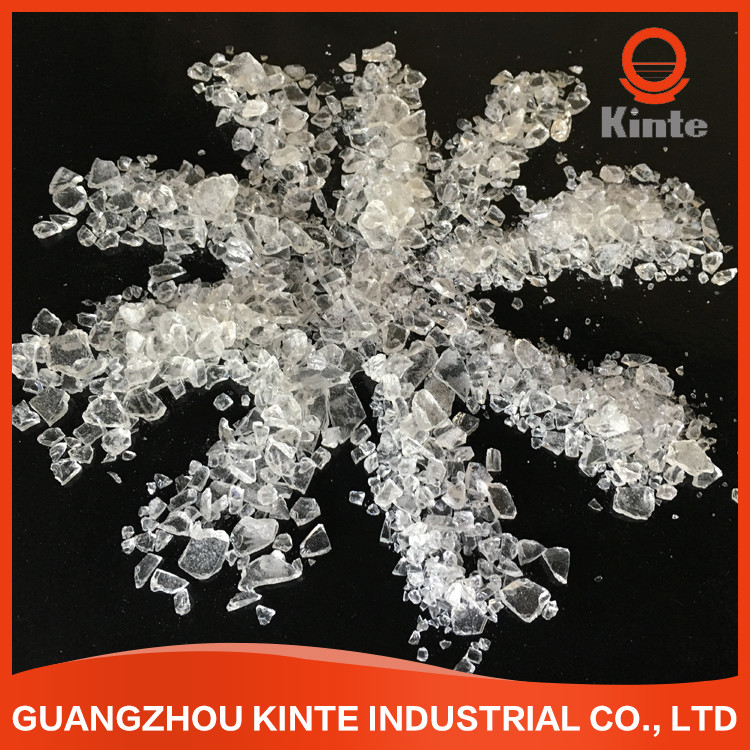

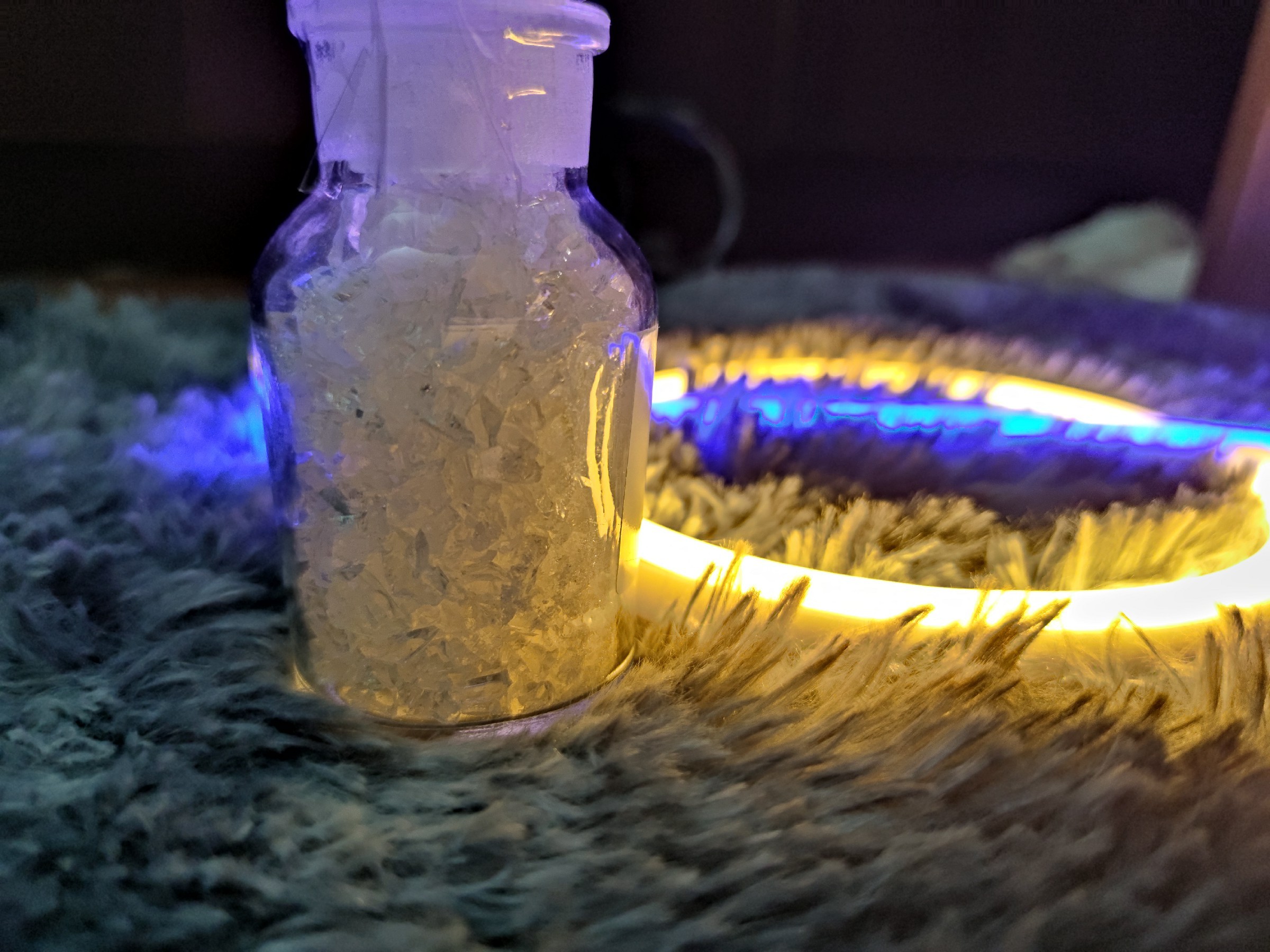

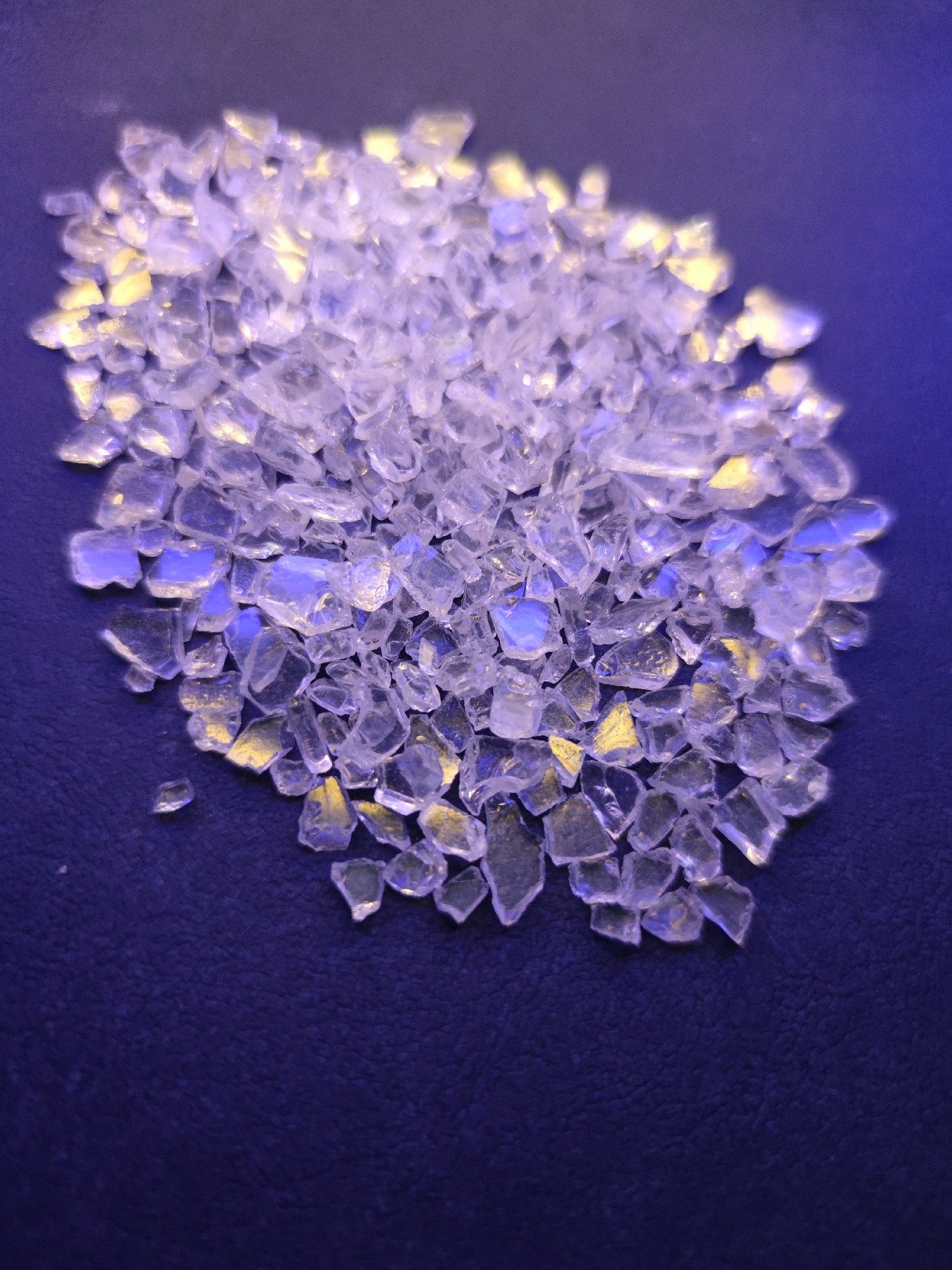

◎Шоу продукта
