| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Номер модели: | NH0307G-1 |
| Количество мин заказа: | 1000kg |
| Цена: | negotiable |
| Упаковывая детали: | 25Kg/PE сумка, 875Kg/Pallet, 17,500Kg/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
| Поставка способности: | 80 000 тонн в год |
| Лечить тип: | 93/7 полиэстер TGIC или 95/5 полиэстер HAA | Лечить требование: | 200℃×10min (TGIC) или 180℃×10min (HAA) |
|---|---|---|---|
| Кисловочное значение (mgKOH/g): | 30-36 | Плавя выкостность (mPa·s/200℃): | 3200±800 |
| Размягчая пункт: | 105~115℃ | Температура стеклянного перехода: | | 63℃ |
| Свойства: | Высокое цен-представление | Применение: | Порекомендованный для покрытий порошка песка и морщинки |
| Выделить: | Медленная леча смола полиэстера TGIC,Смола полиэстера покрытия TGIC порошка морщинки |
||
Медленная леча смола полиэстера TGIC для покрытий порошка песка и морщинки
◎Введение
NH0307G-1 насыщенная смола полиэстера используемая в покрытии порошка полиэстера/TGIC
система и система покрытия порошка полиэстера/HAA.
Модели с g показывают сделанные покрытия порошка с этой смолой полиэстера которая соответствующая для сразу увольнятьый лечить печи.
Нагревая метод потока циркуляционного газа может быть непосредственным нагревом или косвенным топлением. Так называемый метод непосредственного нагрева что топливо горится в открытом пламени в обеспечивая циркуляцию воздуховоде, который принадлежит открытому топлению огня. Произведенный высокотемпературный газообразный отход смешан с обеспечивая циркуляцию воздушными потоками и входит в коробку двигателя в печь под действием обеспечивая циркуляцию вентилятора, и покрытие вылечено через сопло. Преимущества непосредственн-увольнятьой печи леча метод что время разогрева печи быстро и точность контроля температуры высока.
◎Основные черты
Медленная леча версия NH0307, соответствующая для сразу увольнятьый лечить печи
Высокое рентабельное
Превосходная стабильность хранения
Порекомендованный для покрытий порошка песка и морщинки
◎Порекомендуйте образование:
NH0307G-1/TGIC
| NH0307G-1 | TGIC | Заполнитель & пигмент | Выравнивать агент | Бензоин | 701 | 703 |
| 300 | 22,6 | 190 | 4 | 2 | 2,5 | / |
NH0307G-1/HAA
| NH0307G-1 | T-105 | Заполнитель & пигмент | Выравнивать агент | Бензоин | 701 | 703 |
| 300 | 15,8 | 190 | 4 | 2 | 2 | 2 |
◎Спецификации:

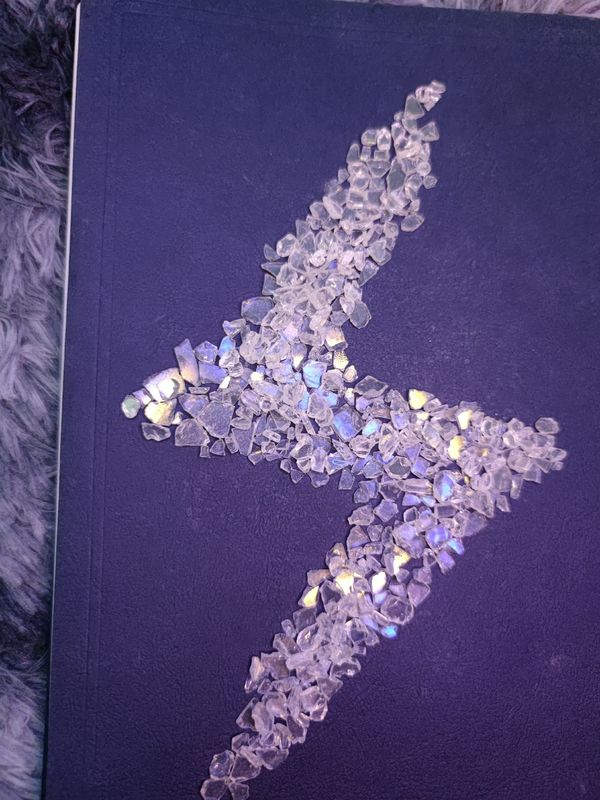

| Возникновение | белые или светлоые-желт прозрачные хлопья |
| Кисловочное значение (mgKOH/g) | 30~36 |
| Размягчая пункт (℃) | 105~115 |
| Стеклянный Temp перехода. (℃) | ~63 |
| Плавя выкостность (200℃, ICI, mPa·s) | 3200±800 |
| Реактивность на 180℃ (s, 7% TGIC) | 320±80 |
| Лечить требование |
200℃×10min (TGIC) 180℃×10min (HAA) |
| Упаковка | Сумки PE, ± 0.1kg/сумка чистого веса 25kg |
◎Спецификации II:
| Условие штранг-прессования | штрангпресс 2-винта | |
| Температура куртки | 100~110℃ | |
| Скорость революции | 500~1200rpm | |
| Мелкость порошка | <100μm | |
| Условие применения | Электростатический распылять с | 40~70KV |
| Покрывая толщина фильма | 60~80μm | |
| Обсаленная холоднокатаная сталь | 0.5mm | |
| Свойства фильма | Время геля (180℃, sec) | 300~600 |
| Горизонтальная подача (180℃, mm) | 26~30 | |
| Лоск (60°) | ≥80% | |
| Прилипатель (1mm, ранг) | 0 | |
| Твердость карандаша | ≥1H | |
| Удар (50cm) | Пропуск | |
◎Примечания:
Все смолы полиэстера смогли быть подгоняны к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f).
◎Направление компании:
CO. науки и техники материалов Kinte, Ltd. субординационно к Китаю Машинному оборудованию Индустрии Корпорации (ключевому государственному предприятию сразу управляемому SASAC, выстраивая в ряд 284 среди 500 лучших мира в 2021). Национальное высокотехнологичное предприятие под CO. научно-исследовательского института прибора Китая национальным электрическим, Ltd. (кодом запаса: 688128), перечисленное предприятие на РЫНКЕ ЗВЕЗДЫ SSE. Фокусирующ на НИОКР, продукции, и продажах экологически дружелюбных покрытий (покрытий порошка, перевозимых по воде промышленных покрытий) и смол для покрытий порошка, компания совершена к улучшать конкурентоспособность мирового рынка индустрии Китая экологически дружелюбной покрывая. Теперь это пошло руководителем и промоутером в техническом прогрессе Китая экологически дружелюбных покрытий так же, как смол полиэстера для покрытий порошка!
В 2017, новое основание продукции с 80000 тоннами ежегодной емкости было положено в конструкцию в Dongguan, Гуандуне, и емкость годового производства достигла 120000 тонн в конце 2020, раскрывающ дорогу к глобальному разнообразить развитию.
