| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | KINTE |
| Сертификация: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Номер модели: | NH8003 & NH8505 |
| Количество мин заказа: | 1000KG |
| Цена: | negotiable |
| Упаковывая детали: | 25Kg/PE сумка, 875Kg/Pallet, 17,500Kg/20GP |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | L/C, D/P, T/T |
| Поставка способности: | 80 000 тонн в год |
| Тип продукта: | Сухие смешанные смолы полиэстера | Тип лечения: | TGIC леча систему |
|---|---|---|---|
| Коэффициент: | 90/10 & 95/5 | Время обработки: | 200℃×15min |
| Кислотное число (mgKOH/g): | 48~54 & 19~24 | Стеклянный Temp перехода. (℃): | ~68 & ~62 |
| Свойства: | Супер прочная, превосходная прочность кипячению | Применение: | Для на открытом воздухе покрытий порошка Полу-лоска |
| Выделить: | Низким смешанная лоском смола полиэстера,Полиэстер TGIC смешал смолу полиэстера |
||
На открытом воздухе низкая смола лоска Polyester/TGIC, супер прочная смешанная смола полиэстера
◎Введение
NH8003 & NH8505 смолы полиэстера с повсюду кисловочным значением соответственно, которые использованы в системе покрытия порошка polyester/TGIC. NH-8003 и NH-8505 соответственно сделаны в порошок и сухое смешанное для произведения на открытом воздухе покрытий порошка полу-лоска.
Со своими преимуществами экономики, охрана окружающей среды, высокая эффективность, и превосходное представление, покрытия порошка постепенно заменяют органические основанные на растворител покрытия и будут важным направлением развития в индустрии покрытий, которая поддерживала тариф быстрого роста. Покрытия порошка полиэстера широко использованы в поле красить должной к их превосходным стойкости, украшению, и processability.
Покрытия порошка полиэстера используют смолу полиэстера как главный фильм-формируя материал, добавляют TGIC, HAA, эпоксидную смолу, etc. как леча агенты, дополненные путем выравнивать агенты, добавки, заполнители пигмента, и другие компоненты, после процессов смешивать, плавить и другого обрабатываемые в покрытие порошка. Покрытие порошка электростатически распылено на workpiece. На некоторых температуре и времени, расплавлена и взаимн соединена смола и после этого затвердела в ровное, трудное, и гибкое покрытие. Вылеченный покрывая фильм не будет размягчаемые снова должными к росту температуры, и покрытие безрастворительно, свободно от загрязнени, и 100% фильм-формируя, которое не только сохраняет ресурсы но также сохраняет энергию.
◎Основные черты
Хорошие механические свойства
Превосходное сопротивление погоды
Превосходная прочность кипячению
◎Порекомендуйте образование:
| Образование | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | Benzion |
| Я | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Спецификации I
| Детали | NH8003 | NH8606 |
| Возникновение | цвета Свет хлопь | цвета Свет хлопь |
| Кислотное число (mgKOH/g) | 48~54 | 19~24 |
| Размягчая пункт (℃) | 105~115 | 103~113 |
| Стеклянный Temp перехода. (℃) | ~68 | ~62 |
| Плавя выкостность (200℃, конус/плита, mPa·s) | 4000~6000 | 530~6300 |
| Реактивность на 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Лечить требование | 200℃×15min | |
| Упаковка | Сумки PE, ± 0.1kg/сумка чистого веса 25kg | |
◎Спецификации II
| Условие штранг-прессования | штрангпресс 2-винта | |
| Зона i: 90~110℃ | Зона II: 110~120℃ | |
| Скорость революции | 500~1200rpm | |
| Мелкость порошка | <100μm | |
| Смешивать прессует i и II с 1:1 коэффициента веса перед молоть. | ||
| Условие применения | Электростатический распылять с | 40~70KV |
| Покрывая толщина фильма | 50~70μm | |
| Обсаленная холоднокатаная сталь | 0.5mm | |
| Свойства фильма | Лоск (60°) | ≤35% |
| Гнуть (φ2mm) | Пропуск | |
| Прилипатель (1mm, ранг) | 0 | |
| Твердость карандаша | ≥H | |
| Удар (50cm) | Пропуск | |
◎Больше кода
| Код | Коэффициент | Цикл лечения | Кисловочное значение (mgKOH/g) | Выкостность (mPa.s/200℃) | Tg (℃) | Реактивность (s/180℃) | Свойства |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Сух-смешанный для покрытия порошка лоска 25-40%; Превосходный анти--желтеть, хорошая подача. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Сух-смешанный для низких покрытий порошка лоска с хорошей гибкостью и ударопрочным сопротивлением. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15min | 48~54 | 4000~6000 | ~68 | 60-120 | Сух-blender для на открытом воздухе покрытий порошка полу-лоска, хороших механических свойств, превосходного сопротивления погоды и прочности кипячению. |
| NH8505 | 95/5 | 200℃*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Сух-смешанный для низких покрытий порошка лоска, соответствующий для покрытий порошка печати передачи тепла с хорошей на открытом воздухе стойкостью и превосходными механическими свойствами. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Примечания: Все смолы полиэстера смогли быть подгоняны к Не-олову (a), анти- газовым горелкам (g), оружию tribo (t) и анти--зацветать (f).

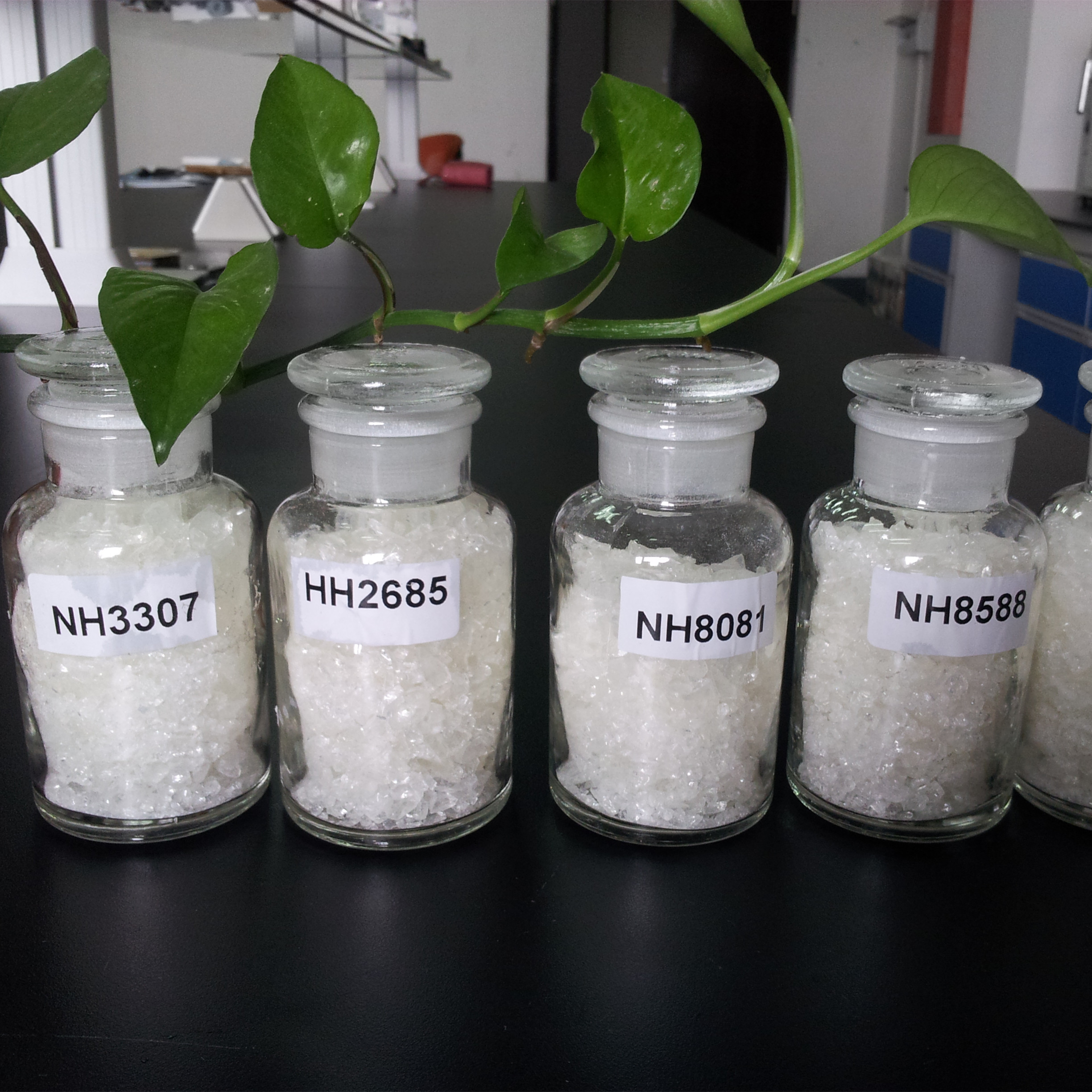

◎Шоу продукта
